Analyser le mouvement 3D dans des conditions fonctionnelles
Le Pack complet IMU 3D Motion Capture Noraxon repose sur les capteurs inertiels Ultium Motion. Chaque capteur suit l’orientation 3D du segment corporel sur lequel il est positionné. L’association de plusieurs capteurs permet de calculer les amplitudes articulaires entre segments adjacents. L’analyse n’est pas limitée à un volume de capture optique. Le système peut ainsi accompagner des mouvements fonctionnels, la marche, la course ou certains gestes sportifs. Cette mobilité est particulièrement intéressante en kinésithérapie du sport et en réathlétisation.
Des capteurs conçus pour les mouvements rapides
Ultium Motion mesure des accélérations jusqu’à ±200 g et des vitesses angulaires jusqu’à ±7000°/s. La fréquence de sortie peut atteindre 400 Hz. Chaque capteur pèse moins de 19 grammes. La portée sans fil typique atteint 40 mètres. La mémoire embarquée sécurise les données lors d’éventuelles interruptions de transmission. Cette architecture permet d’étudier aussi bien des mouvements contrôlés que des actions plus dynamiques.
myoMOTION™ pour visualiser et quantifier la cinématique
Le logiciel myoMOTION™ permet d’exploiter les données enregistrées par les capteurs Ultium Motion. Les mouvements peuvent être visualisés à travers un avatar squelettique en temps réel. Le professionnel accède aux angles articulaires et aux orientations segmentaires. Les mesures peuvent ensuite être comparées entre essais ou au fil d’un protocole. Cette approche facilite l’objectivation des évolutions pendant la rééducation fonctionnelle. Elle apporte également des données utiles à l’analyse du geste sportif.
Une configuration adaptable à l’objectif d’évaluation

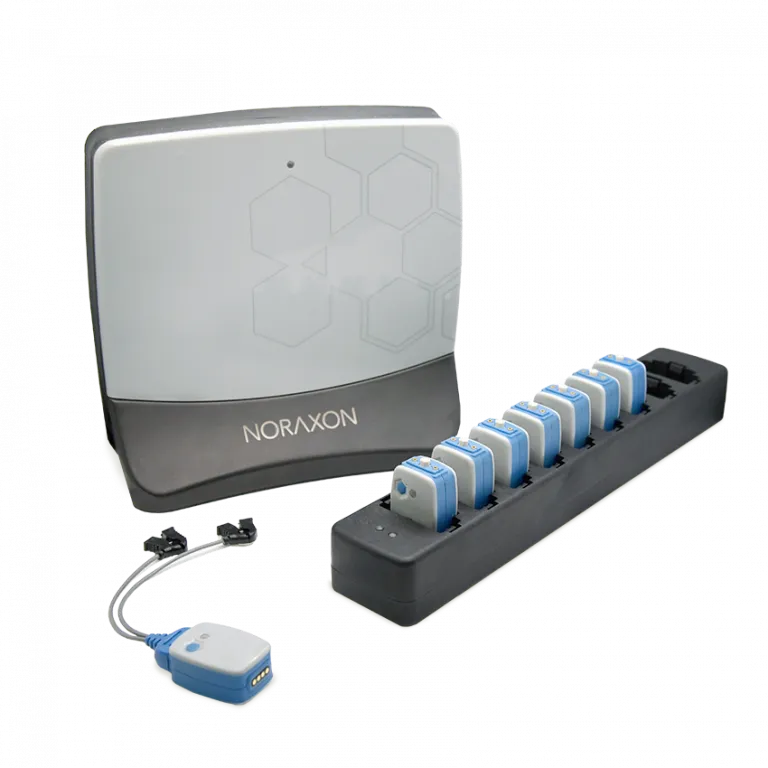

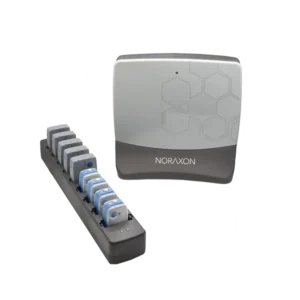

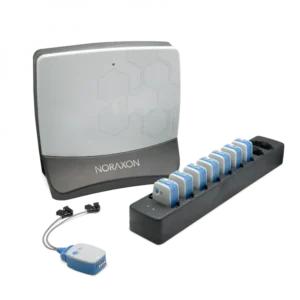

La version Half Body utilise sept capteurs Ultium Motion. Cette configuration est notamment adaptée à une analyse ciblée des membres inférieurs et de la marche. La version Full Body étend le système à seize capteurs. Elle permet une analyse cinématique corps complet incluant plusieurs segments du rachis. Le même récepteur Ultium peut gérer jusqu’à seize capteurs Motion ou EMG simultanément. Le choix dépend donc du niveau de détail recherché et des segments à analyser.
Un système complet pour les protocoles de terrain
Les deux configurations comprennent le module logiciel, le récepteur, le chargement et les accessoires nécessaires au positionnement. Les sangles permettent de fixer les capteurs sur les différents segments corporels. Un tapis de calibration accompagne la préparation des acquisitions. Les capteurs disposent de plus de huit heures d’autonomie opérationnelle selon les données Noraxon actuelles. La mémoire interne atteint 250 Mo, soit jusqu’à seize heures de stockage. Le système peut ainsi s’intégrer à des protocoles d’évaluation répétés ou prolongés.
